Rosfix Jupiter Pro MSJP-T-SDMS1-O | Mikroskop Stereoskopowy Trinokularowy | Orange Series | 7x-50x | Suwnica X/Y | 360° Głowica | Serwis PCB SMT QFP

✅ PROFESJONALNY MIKROSKOP STEREO TRINOKULAROWY DLA SERWISU I LABORATORIUM

✅ WYSOKA ROZDZIELCZOŚĆ I DOSKONAŁA OPTYKA SZKLANA

✅ ZAKRES POWIĘKSZENIA DO 270X (PO ROZBUDOWIE)

✅ SWOBODNA PRACA NA SUWNICY — DUŻA PRZESTRZEŃ ROBOCZA

✅ PRODUKT MARKI ROSFIX ORANGE SERIES

Mikroskop w kolorze pomarańczowym zgodnie z opisem.

Rosfix Jupiter Pro MSJP-T-SDMS1-O to najwyższej klasy mikroskop stereoskopowy trinokularowy zaprojektowany z myślą o profesjonalistach.

Dzięki zastosowaniu wysokiej jakości optyki oraz suwnicy zapewniającej dużą przestrzeń roboczą, mikroskop doskonale sprawdza się w serwisach elektroniki, zakładach produkcyjnych, laboratoriach, jubilerstwie oraz zastosowaniach edukacyjnych.

✅ Trinokularowa głowica 45°

• Wygodna, ergonomiczna pozycja pracy
• Możliwość podłączenia kamery cyfrowej do trzeciego toru optycznego

✅ Układ optyczny premium

• Wysokiej jakości szkło optyczne z powłoką antyrefleksyjną
• Doskonała ostrość i naturalne odwzorowanie kolorów

✅ Zakres powiększenia:

• Standardowo 7x – 50x
• Po rozbudowie możliwość rozszerzenia do zakresu 3,5x – 270x

✅ 360° obrotowa głowica

• Pełna swoboda ustawienia kąta obserwacji

✅ Duża odległość robocza

• Ułatwia pracę przy montażu, naprawach, lutowaniu i kontroli jakości
• Swobodna praca z narzędziami pod głowicą

✅ Regulacja dioptrii w obu okularach

• Indywidualne dopasowanie do wzroku użytkownika

✅ Profesjonalna suwnica boczna (ramię krzyżowe)

• Pozwala na płynne przemieszczanie mikroskopu w płaszczyźnie X/Y
• Stabilna i ciężka podstawa gwarantująca bezpieczeństwo pracy

✅ Optyka Greenough – wysoka jakość obrazu i naturalne kolory

✅ Duża odległość robocza 100 mm — swoboda manipulacji pod mikroskopem

✅ Okulary WF10X22mm – szerokie pole widzenia 22 mm

✅ 4-elementowa ścieżka optyczna bez szkieł ochronnych — czysta jakość obrazu

✅ Gwint C-Mount 25 mm – możliwość podłączenia kamery do rejestracji obrazu

✅ Doskonały do precyzyjnych prac: elektronika, jubilerstwo, serwis

✅ Regulowana odległość między źrenicami, zapewniająca wygodne korzystanie dla różnych użytkowników.

✅ Zaprojektowany z myślą o profesjonalnych zastosowaniach, spełniający wymagania nowoczesnych prac mikroskopowych.

✅ Możliwość rozbudowy powiększenia, pola roboczego i przestrzeni roboczej, dostosowane do zmiennych potrzeb i zadań.

✅ Głowica trinokularowa umożliwiająca montaż kamerki, ułatwiająca dokumentację, nagrywanie filmów i streamowanie pracy na żywo.

✅ Konkurencyjna jakość w porównaniu do znacznie droższych modeli, stanowiąca przewagę tego mikroskopu na międzynarodowych rynkach.

Greenough Optical System — to jeden z najpopularniejszych systemów optycznych w mikroskopach stereoskopowych (binokularowych i trinokularowych).

✅ Jak działa?

W systemie Greenough mamy dwa całkowicie niezależne tory optyczne (po jednym dla każdego oka). Każdy z nich posiada własny obiektyw i pryzmaty, dzięki czemu uzyskujemy:

• rzeczywisty obraz przestrzenny (3D),
• dużą głębię ostrości,
• naturalną perspektywę.

✅ Dlaczego się go stosuje?

• zapewnia wysoki kontrast i ostrość obrazu,
• daje stabilny, naturalny obraz bez zniekształceń,
• bardzo dobrze sprawdza się w pracy przy montażu elektroniki, jubilerstwie, kontroli jakości i pracach laboratoryjnych,
• pozwala na komfortową i długą pracę, bez zmęczenia wzroku.

✳️ Specyfikacja:

✔️ System optyczny: Greenough optical system

✔️ Kąt widzenia: 12°

✔️ Tryb powiększenia: Ciągły zoom

✔️ Zakres powiększenia: 0.7x ~ 5x

✔️ Zoom optyczny: 1:7.1

✔️ Okulary: WF10X22mm

✔️ Maksymalne pole widzenia: 22 mm

✔️ Ścieżka optyczna obiektywu: 4 elementy (bez szkła ochronnego)

✔️ Pole widzenia obiektywu: 35 mm

✔️ Odległość robocza: 100 mm

✔️ Średnica otworu montażowego: 76 mm

✔️ Rozstaw źrenic: 55–75 mm

✔️ Średnica tubusu okularu: 30 mm

✔️ Ścieżka wyjścia optycznego: 4/6 spectral form

✅ System optyczny: Greenough

System dwóch niezależnych torów optycznych zapewniających wysoką ostrość, kontrast i rzeczywisty obraz przestrzenny 3D. Idealny do prac precyzyjnych, gdzie ważna jest głębia ostrości i odwzorowanie szczegółów.

✅ Perspektywa objętościowa: 12°

Oznacza kąt zbieżności torów optycznych, który odpowiada za efekt przestrzenności widzianego obrazu.

✅ Tryb powiększenia: płynny zoom (Continuous zoom)

Pozwala na swobodne, bezstopniowe regulowanie powiększenia w całym zakresie bez potrzeby zmiany obiektywów.

✅ Zakres powiększenia: 0,7x ~ 5x (zoom optyczny)

Mamy możliwość regulacji powiększenia w zakresie od 0,7x do 5x.

✅ Zoom optyczny: 1:7.1

Stosunek największego powiększenia do najmniejszego (5 ÷ 0,7 = 7,1). Innymi słowy: zoom ma możliwość 7,1-krotnego zwiększenia obrazu w stosunku do minimalnego powiększenia.

✅ Okulary: WF10X22 mm

WF (Wide Field – szerokie pole widzenia) – okulary o powiększeniu 10x i szerokim polu widzenia 22 mm. W połączeniu z zakresem zoomu daje to łączne powiększenie:

Maksymalne powiększenie standardowe = powiększenie obiektywu (max 5x) × okulary (10x) = 50x

✅ Pole widzenia: Ø22 mm

Szerokość obrazu widzianego przez okulary — 22 mm przy najmniejszym powiększeniu.

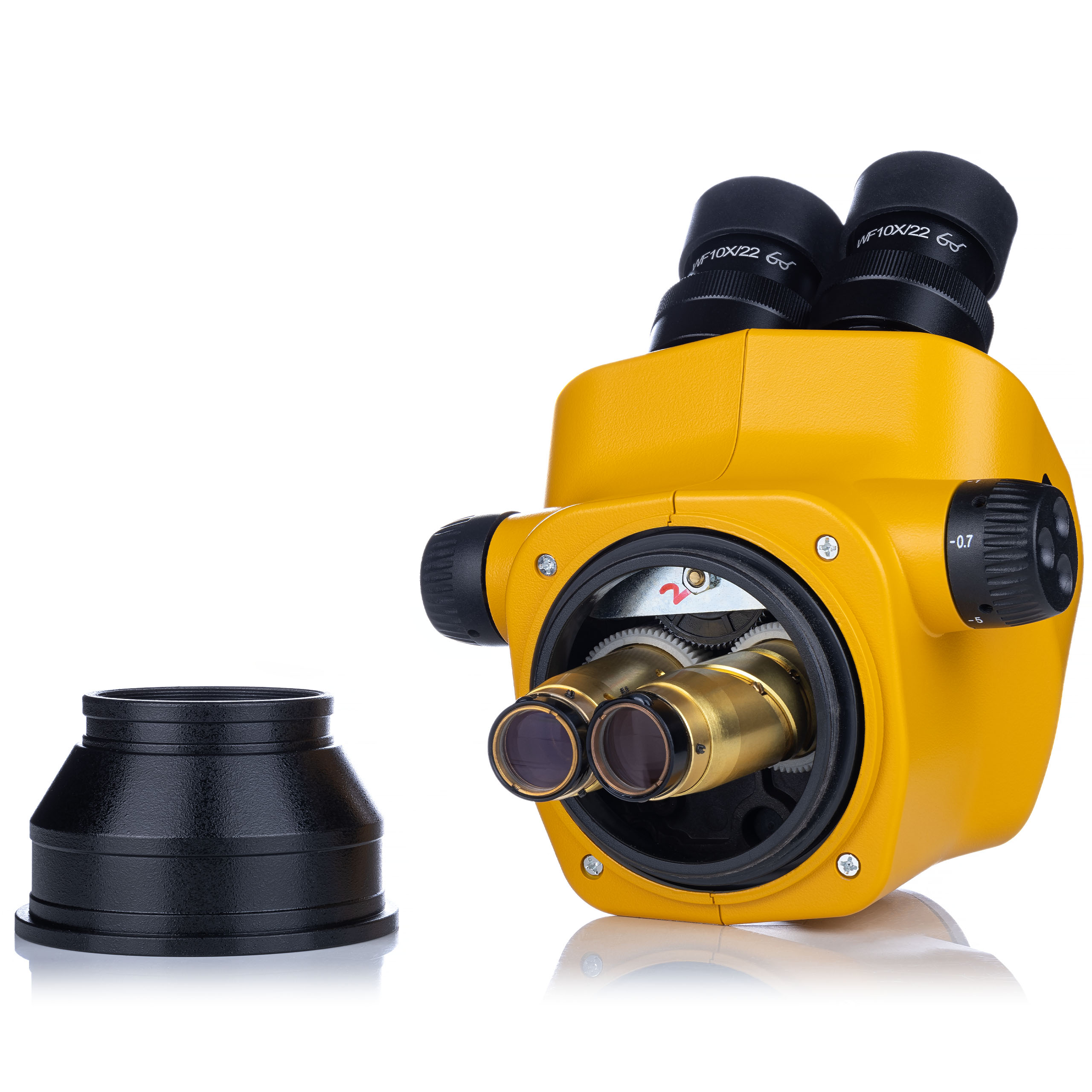

✅ Budowa układu optycznego obiektywu: 4 elementy (bez szkła ochronnego)

Precyzyjny układ optyczny, składający się z 4 soczewek, zapewniający doskonałą jakość obrazu i minimalne zniekształcenia.

✅ Maksymalne pole widzenia obiektywu: Ø35 mm

Przy najmniejszym powiększeniu możemy obserwować pole o średnicy do 35 mm.

✅ Odległość robocza: 100 mm

Przestrzeń między obiektywem a badanym przedmiotem. Zapewnia swobodę pracy i operowania narzędziami podczas obserwacji.

✅ Średnica otworu montażowego na uchwyt: Ø76 mm

Standardowy rozmiar mocowania głowicy do statywu.

✅ Zakres rozstawu źrenic: 55–75 mm

Zakres regulacji szerokości rozstawu okularów dla dostosowania do indywidualnej budowy anatomicznej użytkownika.

✅ Średnica tubusu okularowego: Ø30 mm

Standardowa średnica montażowa okularów.

✅ Ścieżka wyjścia optycznego: 4/6 spectral form

Oznacza układ podziału światła dla podłączenia dodatkowej kamery (trinokular). 4/6 oznacza, że 40% światła kierowane jest do kamery, a 60% do okularów — zapewnia to dobrą jakość zarówno dla oka, jak i dla obrazu rejestrowanego przez kamerę.

✅ Opcjonalne akcesoria:

• Funkcja freeze zoom (zatrzymanie powiększenia)
• Różne pierścienie oświetleniowe LED
• Dodatkowe obiektywy (0,5x, 0,7x, 1,0x, 1,5x, 2,0x) — pozwalają znacząco zwiększać zakres powiększenia
• Dodatkowe okulary (15x, 20x, 25x, 30x)
• Specjalne okulary do kamer (, 0,45x, 1,0x)
• Platformy ruchome (stoliki)
• Różne typy statywów i uchwytów

Maksymalne powiększenie:

W zależności od konfiguracji (standardowa, bez akcesoriów dodatkowych):

Standard: 0,7x – 5x (zoom) × 10x (okulary WF10X) = 7x – 50x

Przy zastosowaniu dodatkowych soczewek i okularów możliwe jest:

Minimalne powiększenie: nawet około 3,5x

Maksymalne powiększenie: do 270x

(np. obiektyw 2x × okulary 30x × zoom)

✅ Możliwość rozbudowy przestrzeni roboczej – większy komfort pracy z narzędziami

Standardowa odległość robocza wynosząca 100 mm jest wystarczająca do wielu zadań, ale w przypadku pracy z lutownicą, narzędziami precyzyjnymi czy większymi elementami elektronicznymi warto zwiększyć dystans między obiektywem a przedmiotem.

️ Jak to zrobić?

➡️ Zastosuj obiektyw dodatkowy 0,5x lub 0,7x – montowany przed głównym obiektywem:

• obiektyw 0,5x zwiększa odległość roboczą nawet do ~160–200 mm,
• obiektyw 0,7x pozwala uzyskać ~130–150 mm.

Dzięki temu zyskujesz:

• więcej przestrzeni na operowanie lutownicą, pęsetą czy narzędziami,
• mniejsze ryzyko przypadkowego uszkodzenia elementów pod mikroskopem,
• większy komfort wzrokowy przy dłuższej pracy.

✅ Rozbudowa przestrzeni roboczej nie wymaga wymiany głowicy – wystarczy dokręcić soczewkę przed obiektywem i gotowe. To bardzo popularne rozwiązanie w serwisach elektronicznych, serwisach GSM, warsztatach precyzyjnych oraz przy pracach manualnych pod mikroskopem.

� Podsumowując:

➡️ Chcesz wygodnie lutować pod mikroskopem?

Zastosuj obiektyw pomocniczy 0,5x, a zyskasz więcej miejsca, lepszą ergonomię i większą wygodę pracy.

To drobna modyfikacja, która znacząco poprawia funkcjonalność mikroskopu w zastosowaniach profesjonalnych.

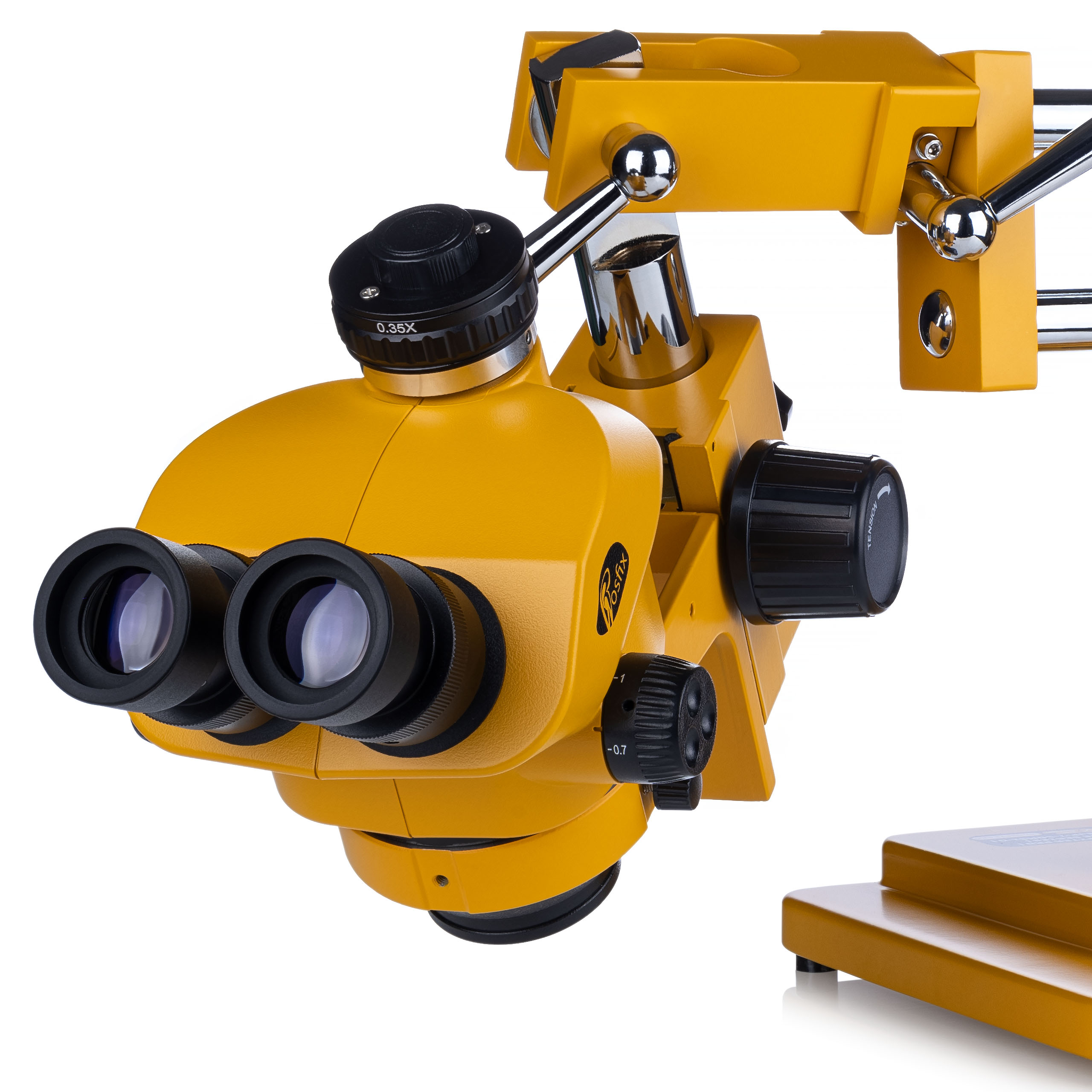

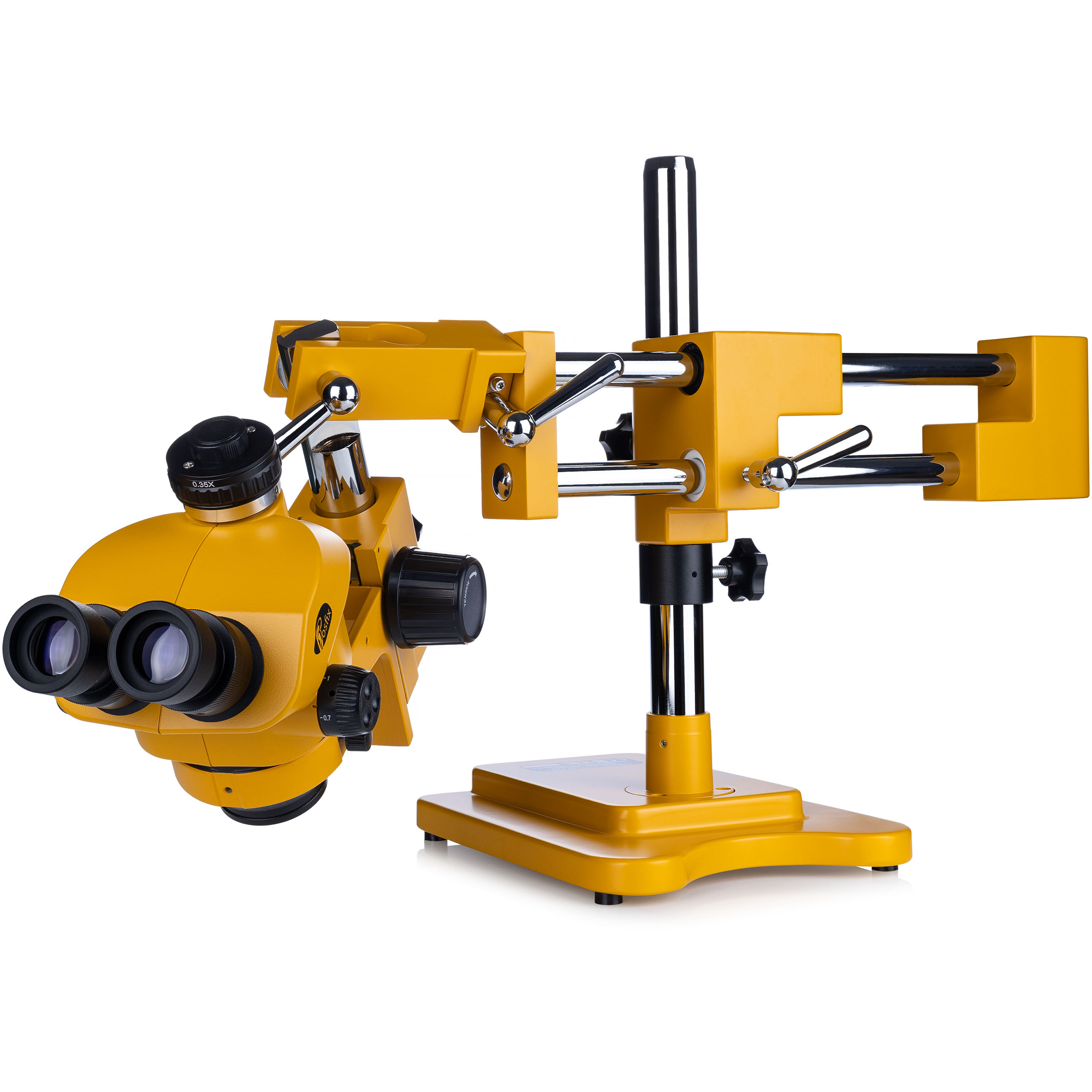

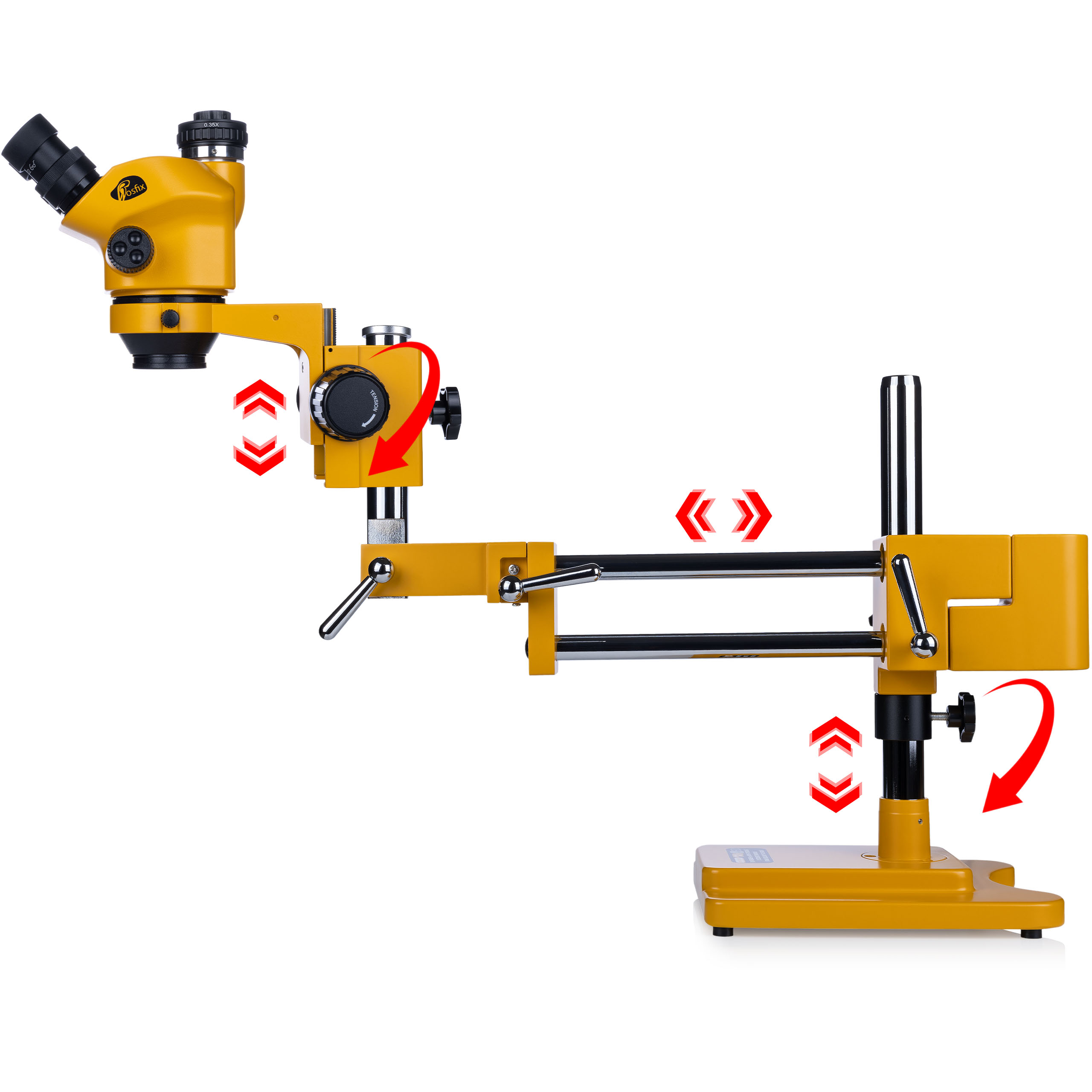

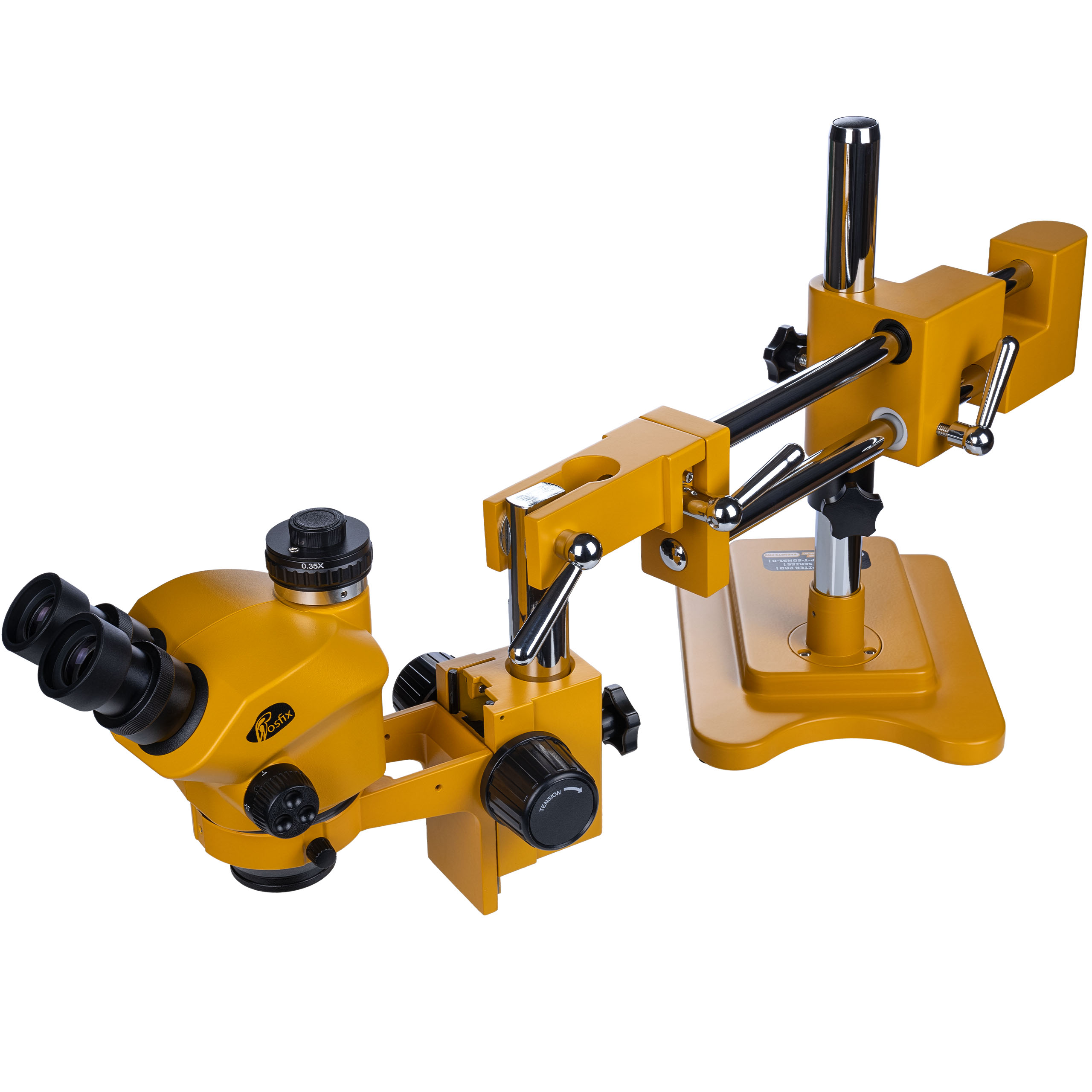

✅ Profesjonalna suwnica z podwójnym ramieniem

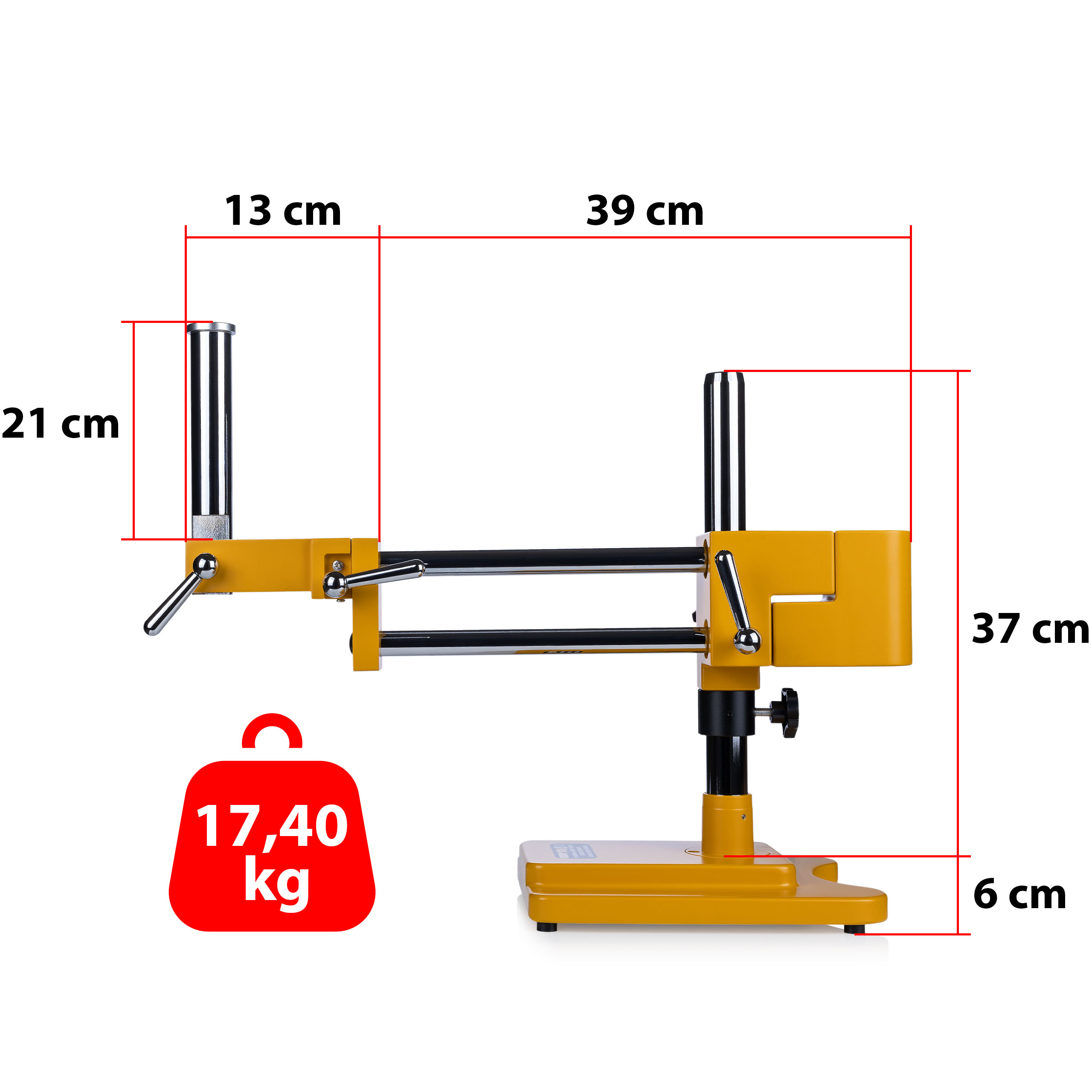

W modelu Rosfix Jupiter Pro zastosowano masywną, stabilną suwnicę krzyżową (ramię boczne), która zapewnia ogromną swobodę pracy w osi X/Y.

Dzięki temu możliwe jest:

✔️ komfortowe przesuwanie całej głowicy mikroskopowej nad dużymi płytkami PCB, panelami serwisowymi czy wielkogabarytowymi elementami,

✔️ precyzyjne ustawianie pozycji bez konieczności przestawiania badanego obiektu,

✔️ stabilną i bezpieczną pracę nawet przy najbardziej precyzyjnych operacjach lutowniczych i serwisowych.

Suwnica to niezbędne rozwiązanie dla serwisów elektroniki, laboratoriów SMT oraz produkcji precyzyjnej, gdzie inspekcja obejmuje znaczne powierzchnie i wymaga płynnego manewrowania mikroskopem w trakcie pracy.

✳️ Przykładowe zastosowania:

✔️ Lutowanie elektroniki: Doskonałe narzędzie do precyzyjnej kontroli podczas lutowania elementów elektronicznych.

✔️ Inspekcja przemysłowa: Umożliwia szczegółową analizę elementów przemysłowych w celu kontroli jakości i wykrywania defektów.

✔️ Inspekcja części komputerowych: Wykorzystywany do badania mikroelementów w komputerach i urządzeniach elektronicznych.

✔️ Inspekcja modułu telekomunikacyjnego: Pozwala na dokładną ocenę i diagnostykę elementów telekomunikacyjnych.

✔️ Narzędzie do nauki: Idealny do badań naukowych w szkołach i uczelniach, umożliwiający uczniom zgłębianie świata mikroskopowego.

✔️ Badania laboratoryjne: Wykorzystywany w laboratoriach do analizy próbek i mikroorganizmów.

✔️ Analiza medyczna: Służy do badania tkanek i komórek w medycynie, wspomagając diagnozę i terapię.

✔️ Narzędzie do badań szkolnych: Przydatne w edukacji szkolnej, pozwalając na naukę poprzez obserwację mikroświata.

✔️ Badanie owadów i roślin: Umożliwia szczegółowe badanie struktury i cech owadów oraz roślin.

✔️ Badanie skóry: Wykorzystywany w dermatologii do analizy skóry i zmian patologicznych.

✔️ Kontrola tekstyliów: Pozwala na ocenę jakości tkanin i wykrycie wad.

✔️ Inspekcja biżuterii: Służy do badania detali i jakości biżuterii.

✔️ Inspekcje kolekcji / monet: Doskonałe narzędzie dla kolekcjonerów do badania detali i autentyczności monet i przedmiotów kolekcjonerskich.

✔️ Kontrola drukowania: Wykorzystywany w przemyśle drukarskim do oceny jakości drukowanych materiałów.

✅ Różnica w zakresie powiększenia przy pracy z kamerą:

W modelu Rosfix Jupiter Pro należy pamiętać, że zakres powiększenia podczas obserwacji przez kamerę różni się od tego dostępnego przy obserwacji przez okulary:

• Dla okularów: standardowy zakres powiększenia wynosi 7x – 50x (przy okularach 10x).
• Dla kamery: zakres powiększenia optycznego na ekranie w standardowej konfiguracji mieści się w granicach 80x – 120x (w przeliczeniu na powiększenie ekranowe).

Różnica ta wynika z odmiennej konstrukcji toru optycznego — kamera rejestruje obraz bez dodatkowego powiększenia okularowego.

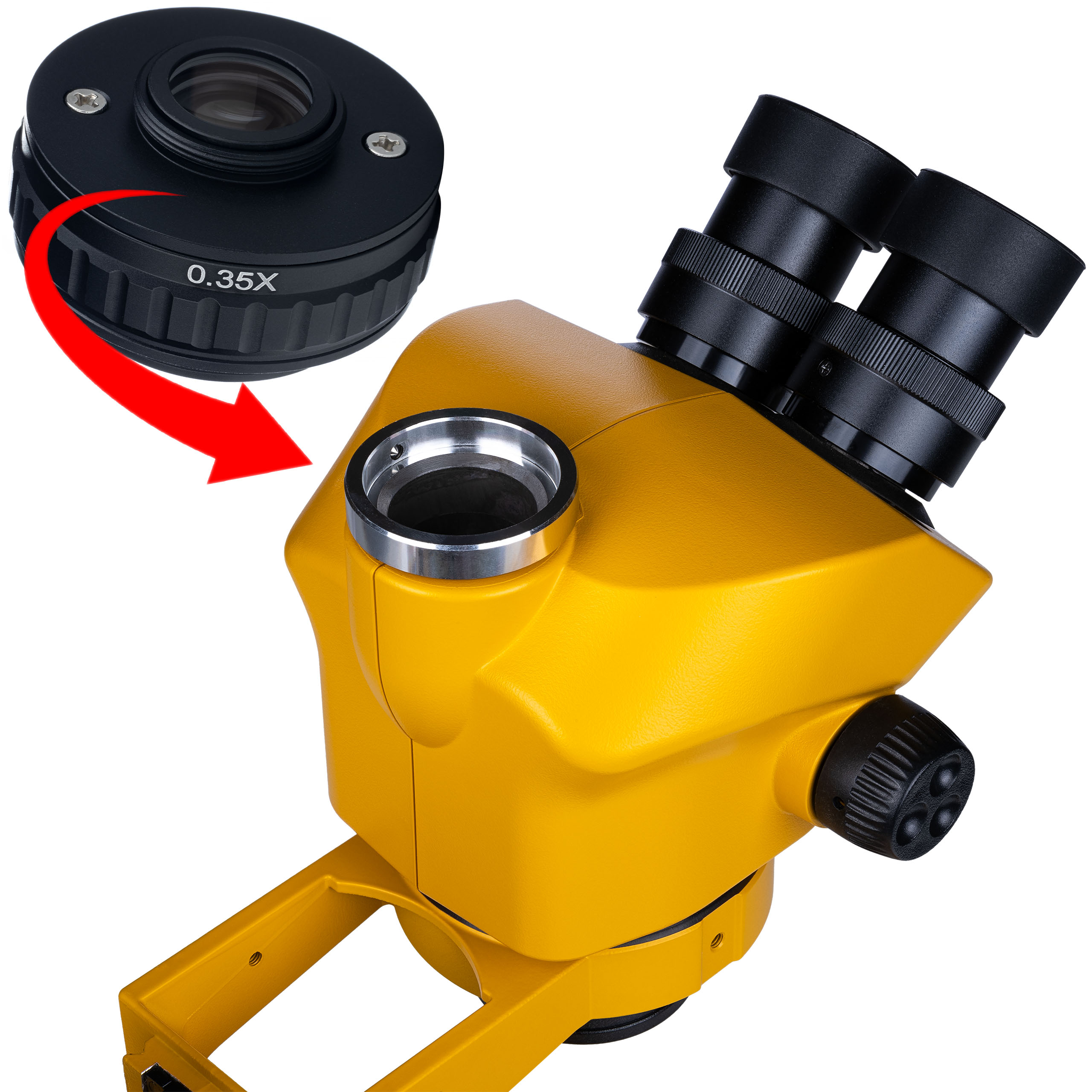

✅ Możliwość precyzyjnej korekcji powiększenia kamery:

Aby zapewnić użytkownikowi jeszcze większą elastyczność i dostosowanie obrazu ekranowego do własnych potrzeb, w zestawie z mikroskopem Rosfix Jupiter Pro otrzymujesz:

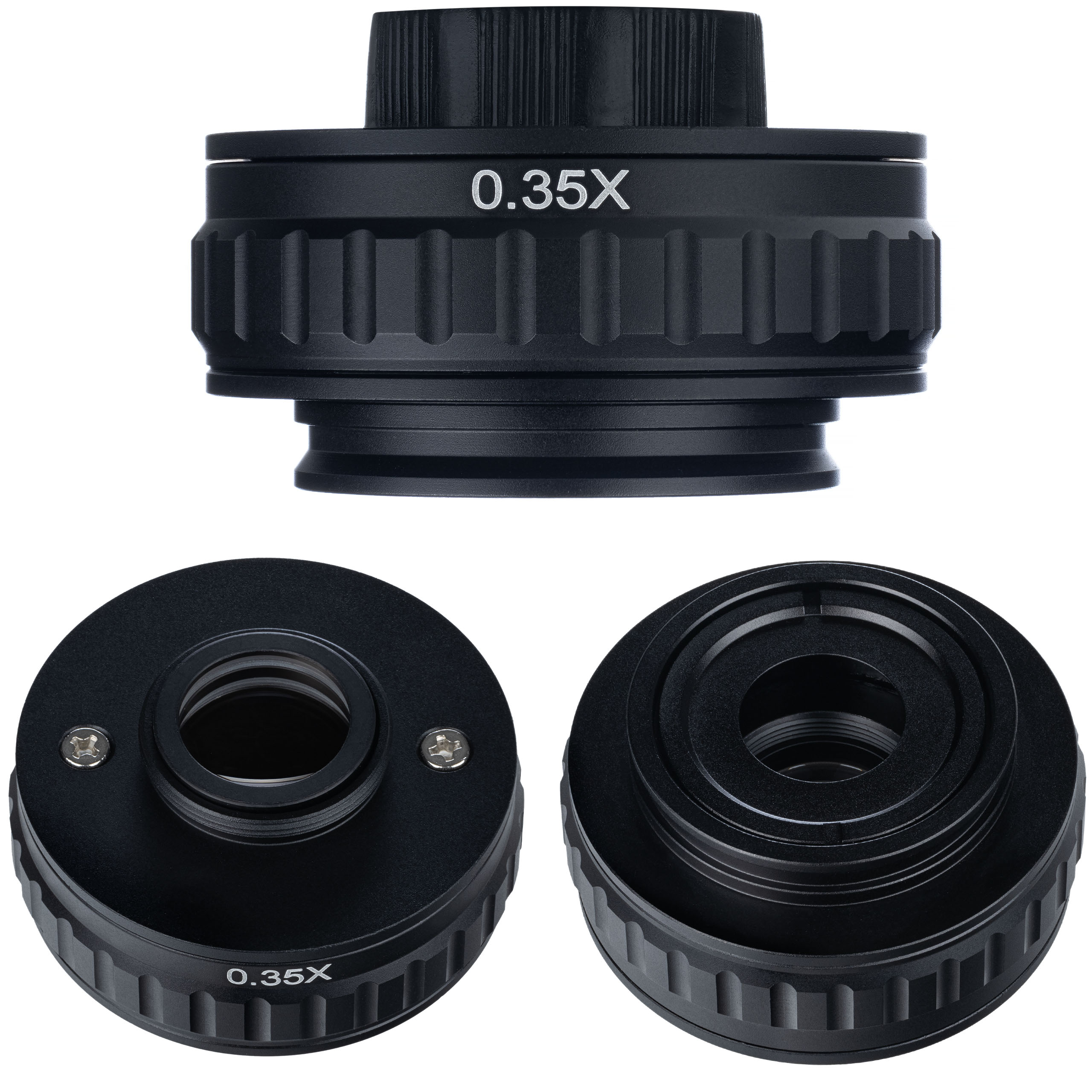

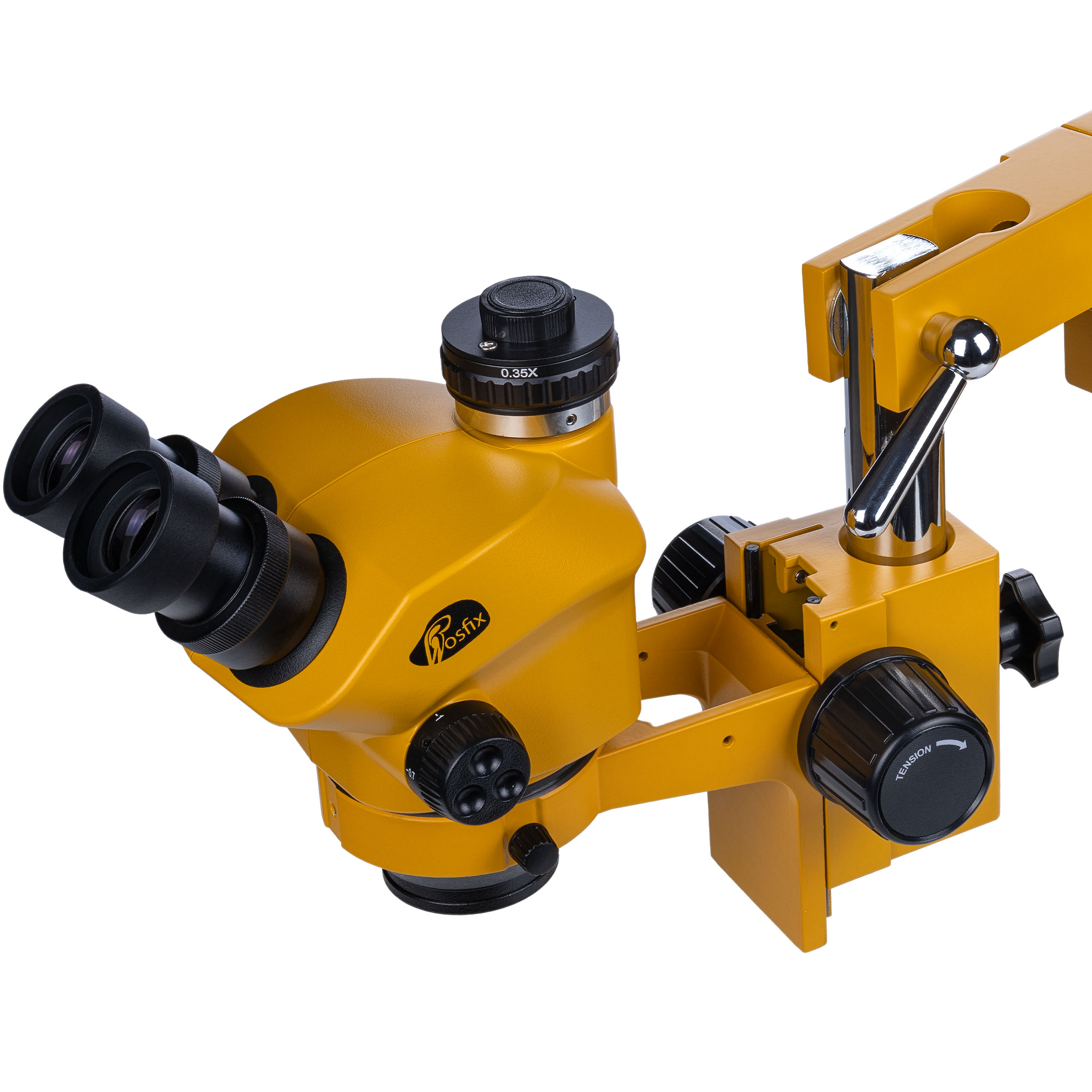

✔️ reduktor powiększenia 0,35x (C-Mount 25 mm)

Dzięki zastosowaniu tej soczewki redukcyjnej:

• znacząco zwiększa się pole widzenia na ekranie,
• zmniejsza się cyfrowe powiększenie kamery,
• obraz staje się bardziej naturalny i czytelny — zbliżony do tego, co widzisz przez okulary.

Reduktor 0,35x pozwala wygodnie pracować z kamerą nawet na dużych płytach PCB, gdzie potrzebna jest kontrola większego obszaru bez utraty jakości obrazu.

✅ Różnica w zakresie powiększenia przy pracy z kamerą:

W modelu Rosfix Jupiter Pro należy pamiętać, że zakres powiększenia podczas obserwacji przez kamerę różni się od tego dostępnego przy obserwacji przez okulary:

• Dla okularów: standardowy zakres powiększenia wynosi 7x – 50x (przy okularach 10x).
• Dla kamery: zakres powiększenia optycznego na ekranie w standardowej konfiguracji mieści się w granicach 80x – 120x (w przeliczeniu na powiększenie ekranowe).

Różnica ta wynika z odmiennej konstrukcji toru optycznego — kamera rejestruje obraz bez dodatkowego powiększenia okularowego.

✅ Możliwość precyzyjnej korekcji powiększenia kamery:

Aby zapewnić użytkownikowi jeszcze większą elastyczność i dostosowanie obrazu ekranowego do własnych potrzeb, w zestawie z mikroskopem Rosfix Jupiter Pro otrzymujesz:

✔️ reduktor powiększenia 0,35x (C-Mount 25 mm)

Dzięki zastosowaniu tej soczewki redukcyjnej:

• znacząco zwiększa się pole widzenia na ekranie,
• zmniejsza się cyfrowe powiększenie kamery,
• obraz staje się bardziej naturalny i czytelny — zbliżony do tego, co widzisz przez okulary.

Reduktor 0,35x pozwala wygodnie pracować z kamerą nawet na dużych płytach PCB, gdzie potrzebna jest kontrola większego obszaru bez utraty jakości obrazu.

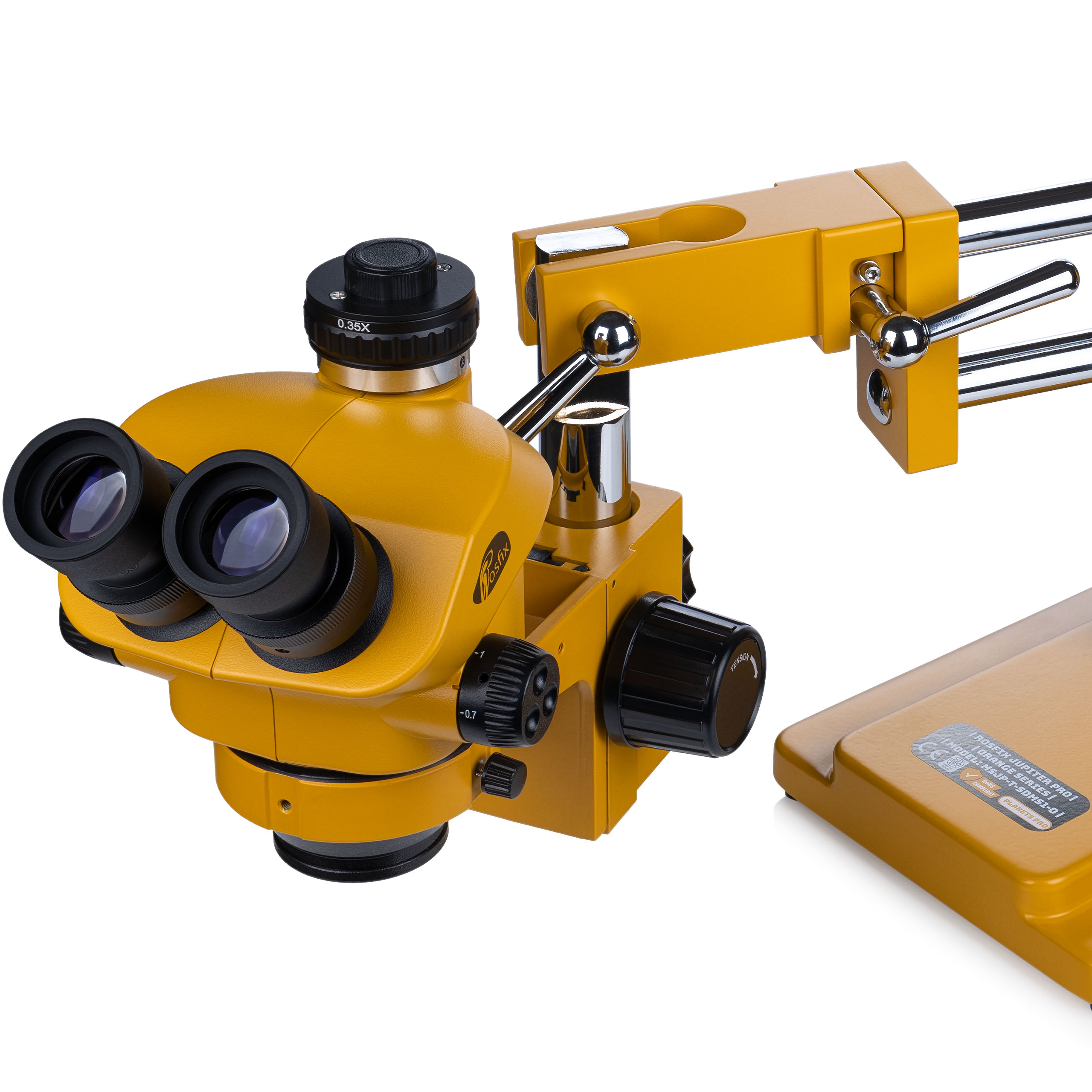

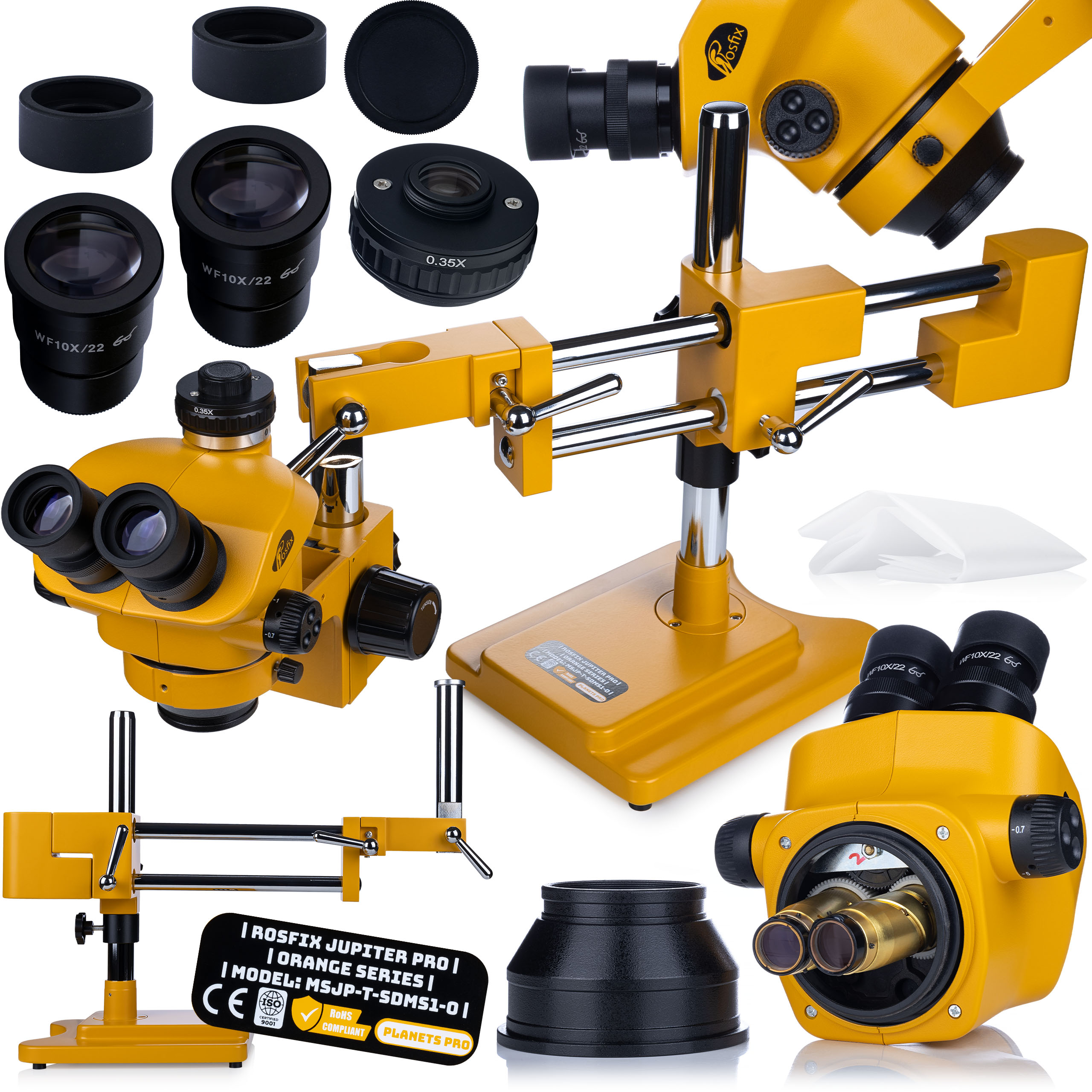

✳️ Kompletny zestaw mikroskopu Rosfix Jupiter Pro MSJP-T-SDMS1 zawiera:

✔️ Głowica trinokularowa Simul-Focal (45°)

Umożliwia jednoczesną obserwację przez okulary oraz rejestrację obrazu za pomocą podłączonej kamery (C-Mount 25 mm). Pozwala to na łatwe dokumentowanie, analizowanie oraz prowadzenie transmisji obrazu w czasie rzeczywistym — idealne do pracy serwisowej, szkoleń i laboratoriów.

✔️ Stabilna suwnica boczna (ramię krzyżowe)

Profesjonalna konstrukcja suwnicowa pozwala na płynne i precyzyjne przesuwanie głowicy nad dużymi płytami PCB, panelami elektronicznymi czy większymi obiektami badawczymi. Umożliwia to wygodną i bezpieczną pracę nawet na dużych powierzchniach bez konieczności przestawiania badanych elementów.

✔️ Kolumna nośna suwnicy

Solidny i sztywny słup prowadzący zapewnia stabilne prowadzenie głowicy w pionie, gwarantując precyzyjne ustawienie wysokości i trwałość całej konstrukcji.

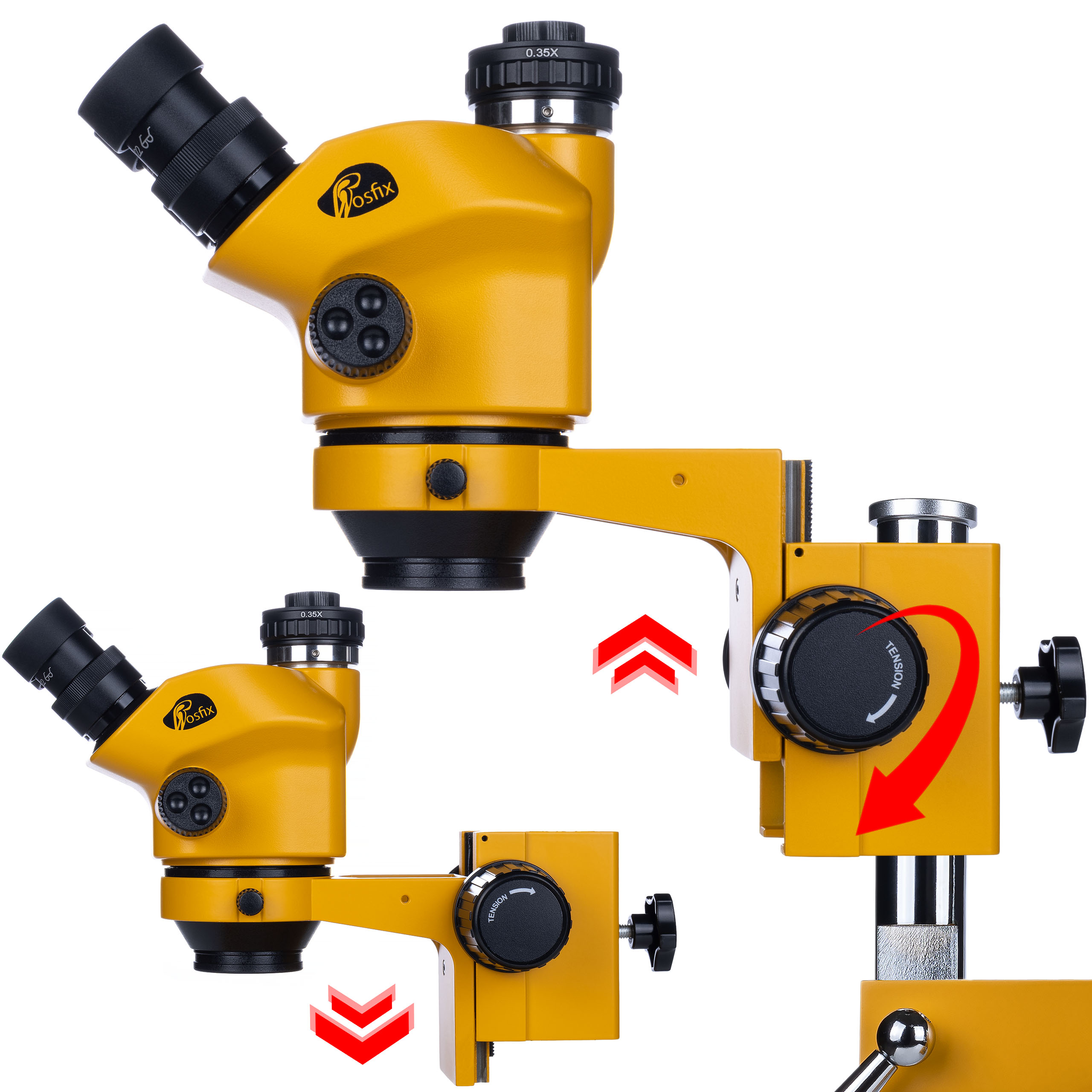

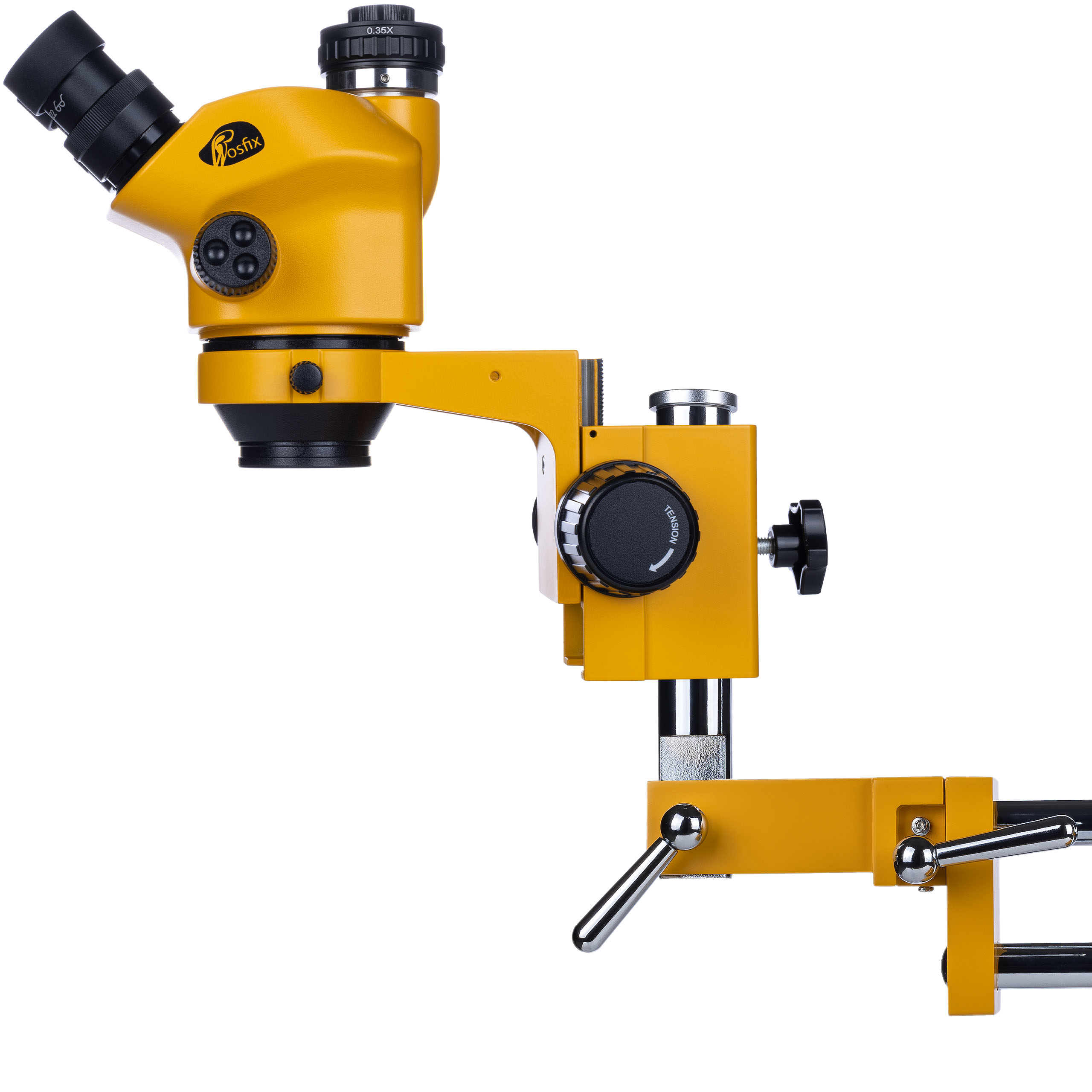

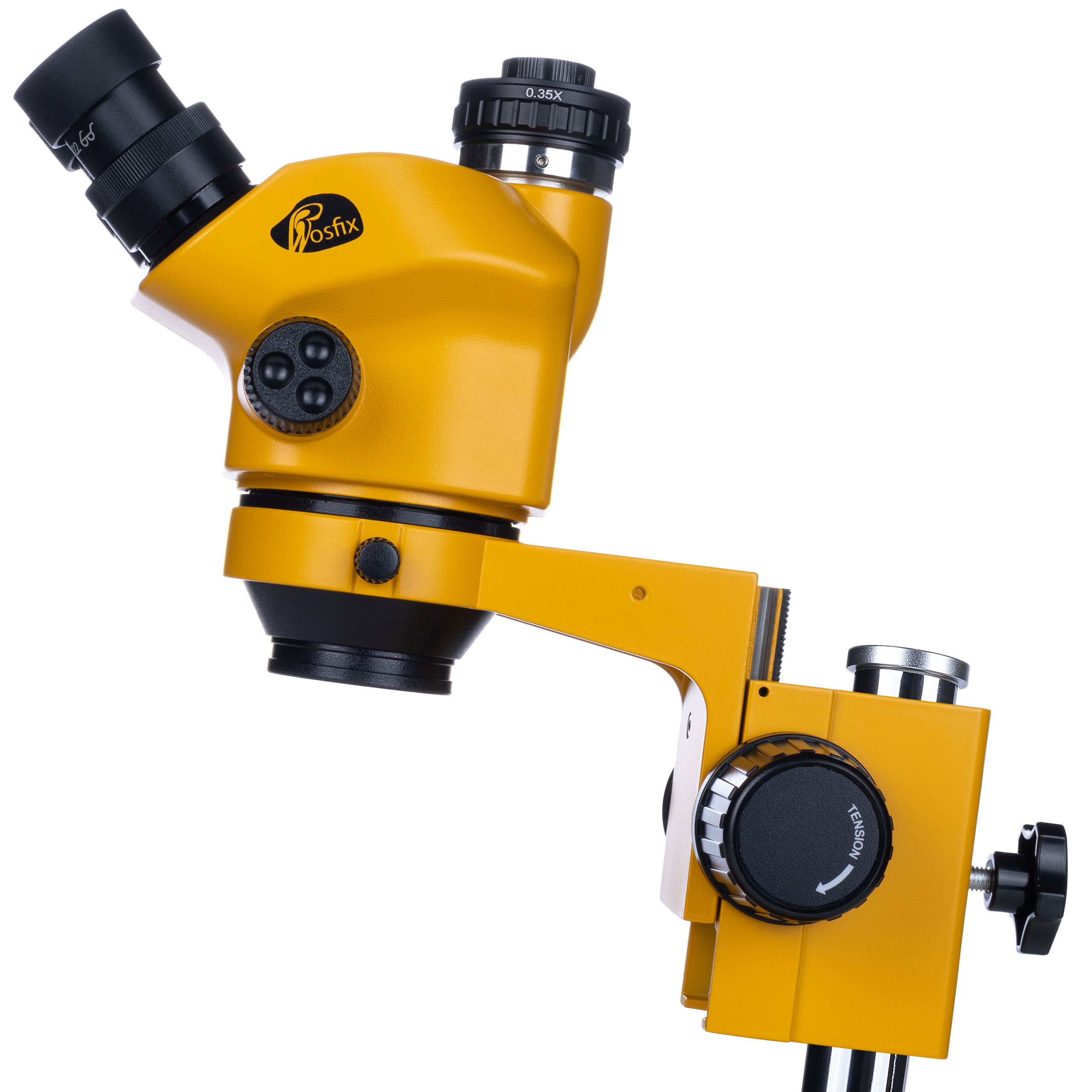

✔️ Mechanizm regulacji ostrości (regulacja wysokości)

Precyzyjny system regulacji umożliwia dokładne ustawienie odległości roboczej i ostrości, zapewniając idealny obraz nawet przy wielogodzinnej pracy.

✔️ Uchwyt zaciskowy prowadnicy

Umożliwia stabilne blokowanie głowicy na zadanej wysokości oraz łatwą i płynną regulację położenia mikroskopu.

✔️ Pokrowiec ochronny

Chroni mikroskop podczas przechowywania i transportu, zabezpieczając optykę i mechanikę przed kurzem, zabrudzeniami i uszkodzeniami mechanicznymi.

✔️ Gumowe muszle oczne (osłony na okulary)

Podnoszą komfort pracy, eliminują boczne światło i pomagają w stabilnym ustawieniu oczu podczas precyzyjnej obserwacji.

✔️ Okulary szerokokątne WF10X/22 mm (2 sztuki)

Szerokie pole widzenia (22 mm) i powiększenie 10x umożliwiają wygodne i szczegółowe obserwacje nawet najmniejszych detali podczas pracy serwisowej i laboratoryjnej.

✔️ Soczewka redukcyjna 0,35x do kamery (w zestawie)

Zapewnia optymalne pole widzenia przy pracy z kamerą, umożliwiając komfortową inspekcję większych obszarów na ekranie i precyzyjne dostosowanie obrazu w czasie rzeczywistym.

✅ Dzięki bogatemu i profesjonalnemu wyposażeniu, mikroskop Rosfix Jupiter Pro MSJP-T-SDMS1 jest gotowy do natychmiastowej pracy zarówno w serwisie elektroniki, laboratoriach, jak i w zastosowaniach przemysłowych, edukacyjnych oraz precyzyjnych dziedzinach montażu i kontroli jakości.
